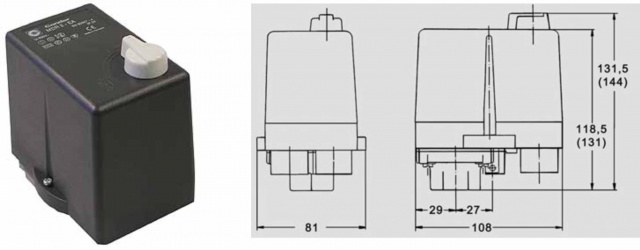

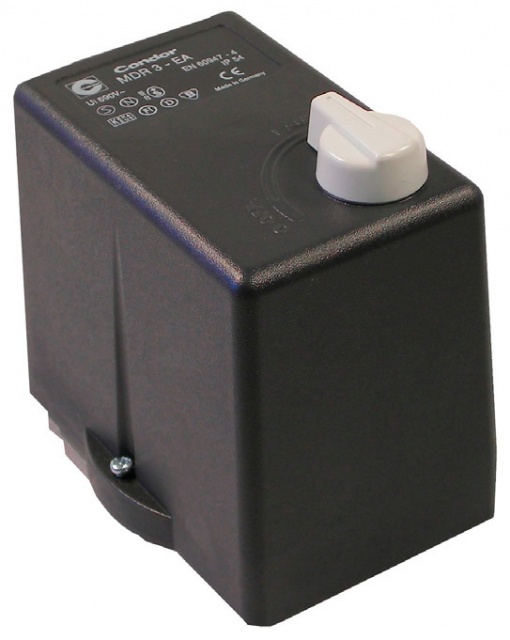

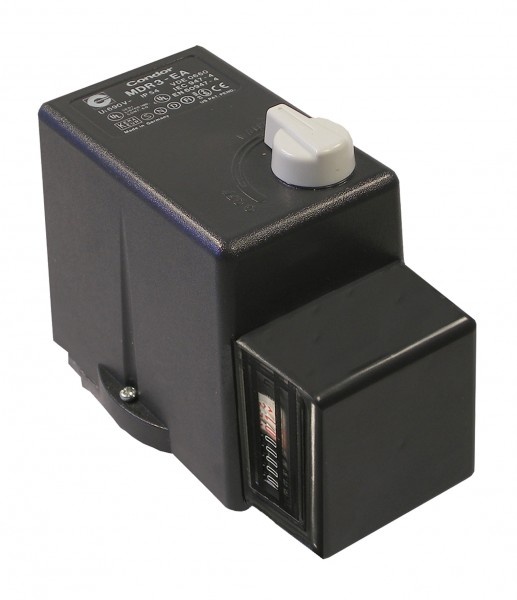

Прессостаты Condor MDR 2, MDR 3

Основная область применения прессостатов - это поршневые компрессоры. Реле давления подключаются к электродвигателю компрессора либо напрямую, либо по схеме «звезда-треугольник». В редких случаях, реле давления устанавливаются на винтовые компрессоры (гораздо чаще для конфигурации работы винтовых компрессоров используется другая автоматика или системы управления на основе ПЛК). Реле давления – это устройства силовой автоматики, применяемые, преимущественно, в работе поршневых компрессоров. Типичной схемой функционирования поршневого компрессора является схема «нагнетание, сжатие воздуха — остановка», в процессе работы которой должен производится запуск электродвигателя компрессора и его отключение при достижении определённых значений давления сжатого воздуха в пневмоситеме. Реле давления, иначе также именуемые прессостатами, реагируют на низкое и высокое значения давления (рабочий диапазон и крайние значения давлений можно установить вручную на прессостате), замыкают сеть питания в первом случае и размыкают во втором.

Настройка реле давления производится при снятом корпусе, путем выставления винтом регулировки P верхнего предела давления отключения и разницы давлений путем вращением винта регулировки∆P интервала включения-выключения.
